Apium 3D 打印案例
在工程塑料领域，聚醚醚酮（PEEK）以其独特的性能组合占据重要地位。这种材料既能应用于汽车发动机周边部件和航空航天燃油系统，也能作为医疗植入物融入人体。当高性能聚合物与增材制造技术深度结合，可实现复杂结构的精准成型与个性化定制，为高端制造提供更优的工艺选择。
01
PEEK材料：
高性能聚合物的典型代表

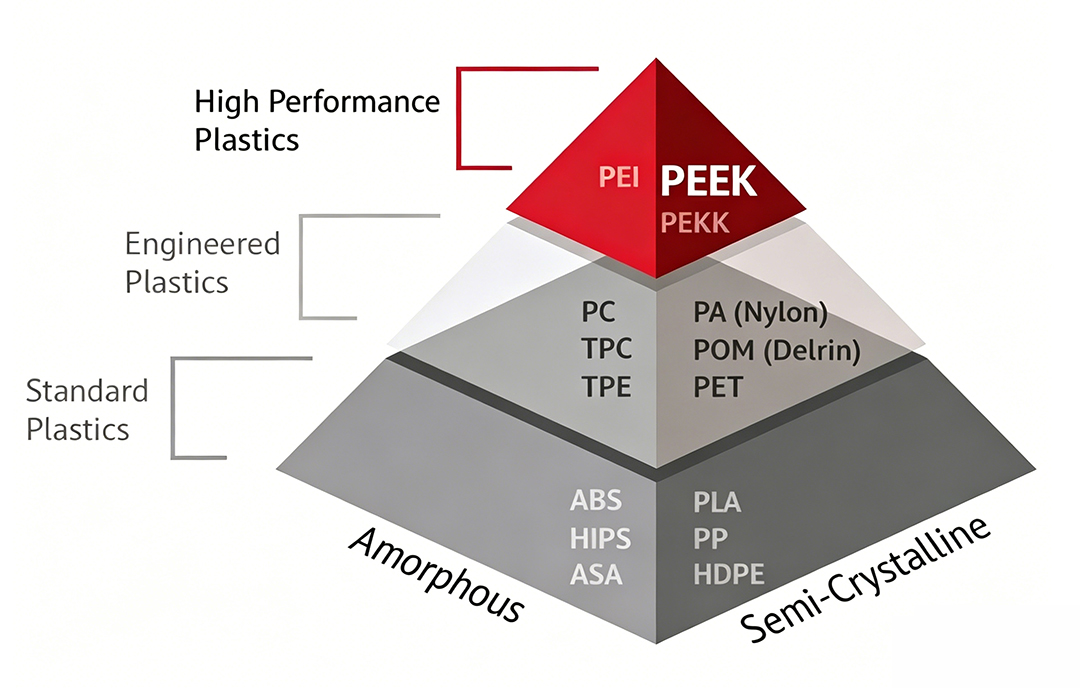

PEEK（聚醚醚酮）是聚芳醚酮（PAEK）家族中商业化最成熟、应用最广泛的成员之一。其分子结构赋予材料一系列突出的性能特征：

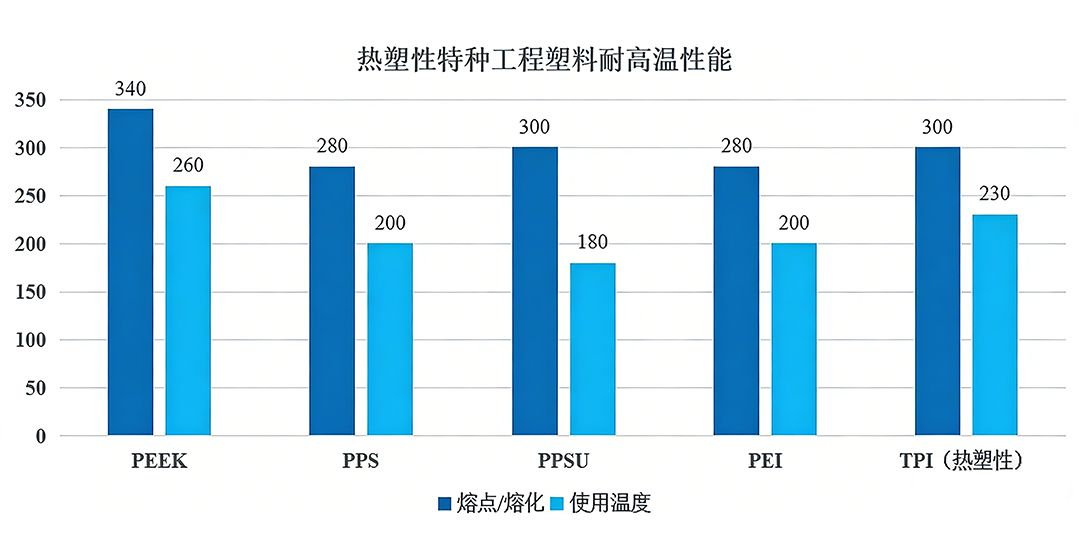

耐高温性能：熔点343℃，长期使用温度可达260℃，可承受高温蒸汽环境。
轻质高强：密度约1.32 g/cm³，低于多数金属材料，拉伸强度90–100 MPa，弯曲强度140–160 MPa。
综合稳定性：具备自润滑特性、耐化学腐蚀、电气绝缘及生物相容性，适用于多种严苛工况。研究显示，PEEK在常温和高温条件下均表现出优于聚四氟乙烯（PTFE）的氢气阻隔性能，其极低的扩散系数主导了整个渗透过程。
02
工业与医疗：
PEEK的核心应用领域
PEEK的性能优势使其在多个高端制造领域获得应用。
工业自动化与半导体
机器人部件：用于关节、轻量化骨架、轴承等，可减轻部件重量，降低运动惯量。研究表明，10%碳纤维增强PEEK复合材料的拉伸强度可达纯PEEK的1.68倍。
半导体设备：高纯度PEEK无颗粒析出、耐化学清洗，适用于晶圆传输末端执行器及检测设备载物台。

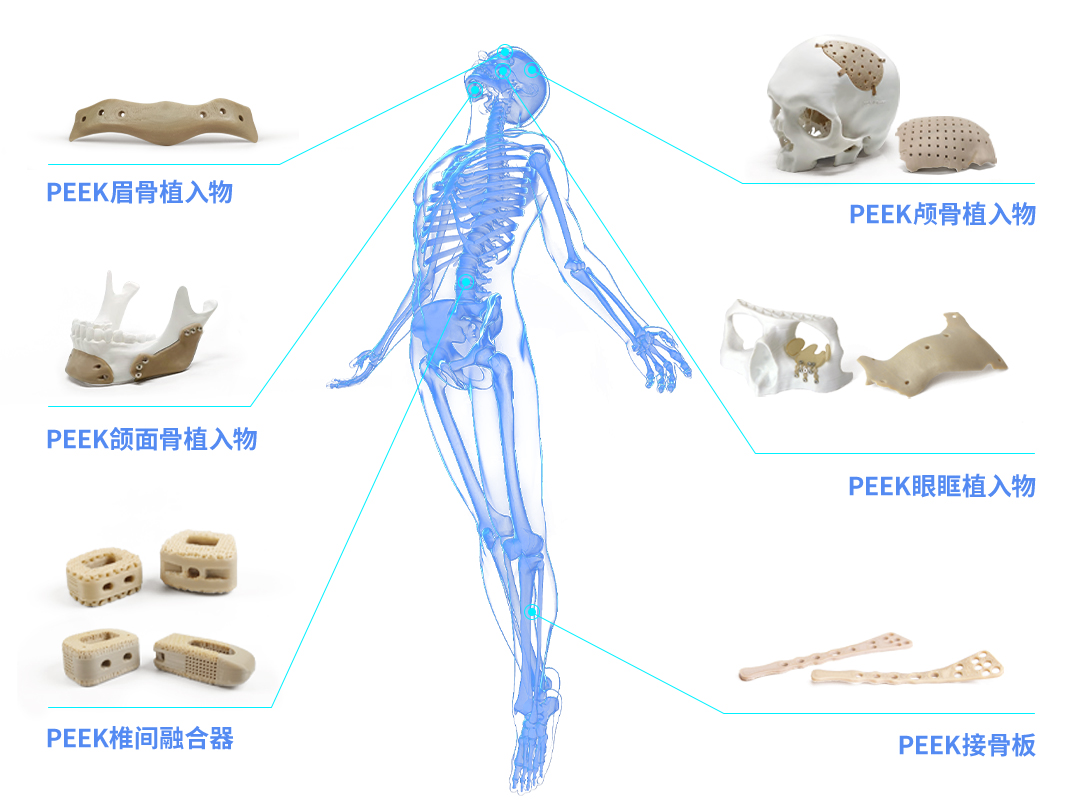

医疗植入物

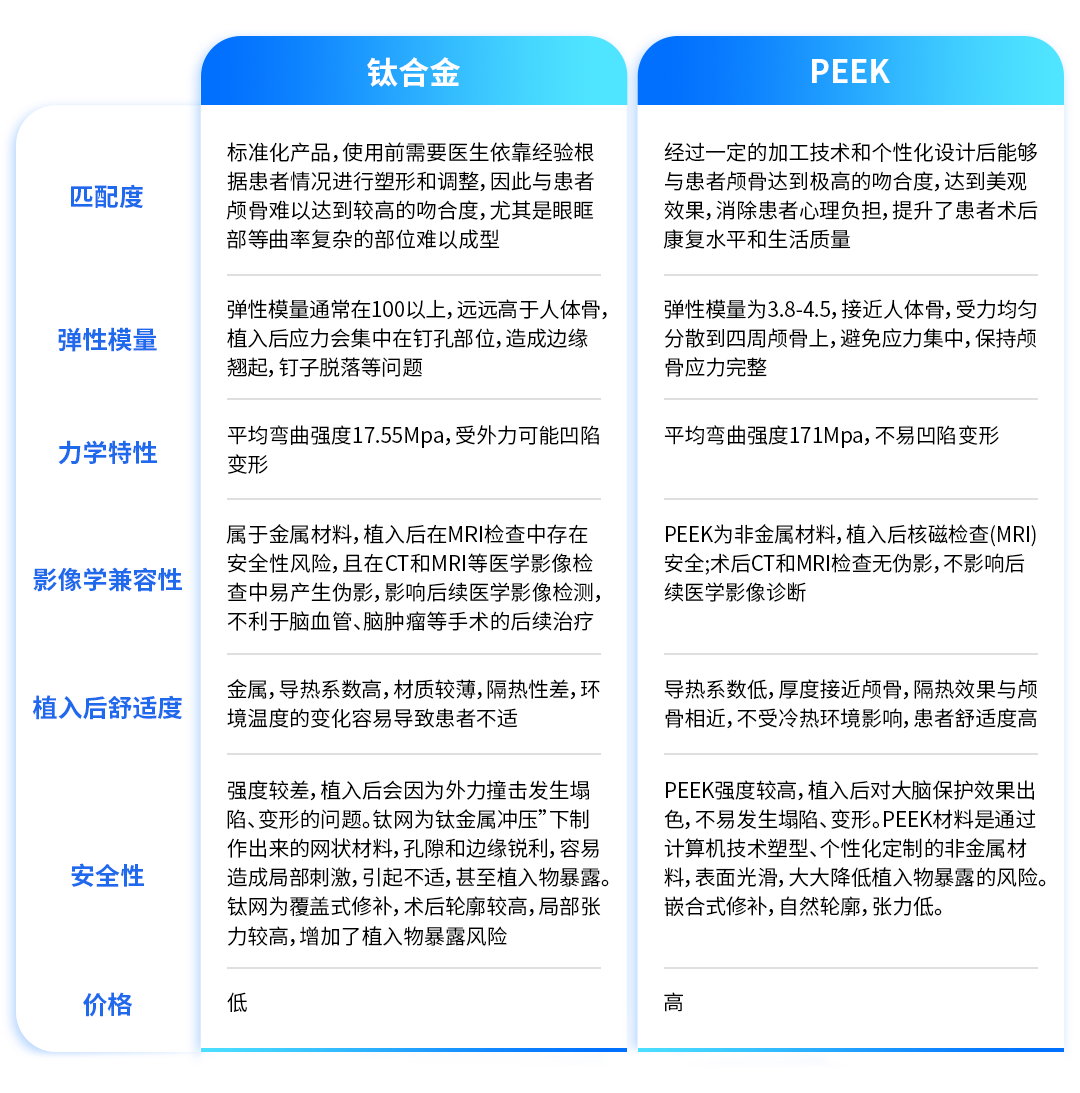

与金属植入物相比，PEEK在骨科和颌面外科领域具有独特价值：

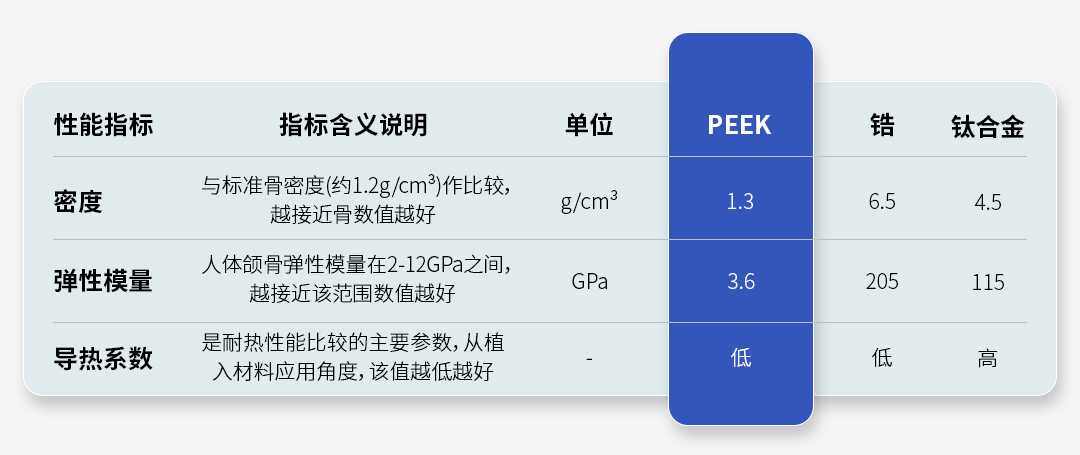

弹性模量匹配：弹性模量约3.6 GPa，接近人体骨骼，有助于减少应力遮挡效应。
影像兼容性：X射线可透，术后影像检查无伪影干扰，便于骨愈合评估。
生物相容性：符合长期植入的生物学安全要求。
03
增材制造：
释放PEEK设计自由度
传统PEEK部件加工以CNC切削为主，存在材料利用率低、复杂结构加工困难等局限。材料挤出技术（Material Extrusion, MEX），也称熔丝制造（Fused Filament Fabrication, FFF），为PEEK的应用提供了新的路径：

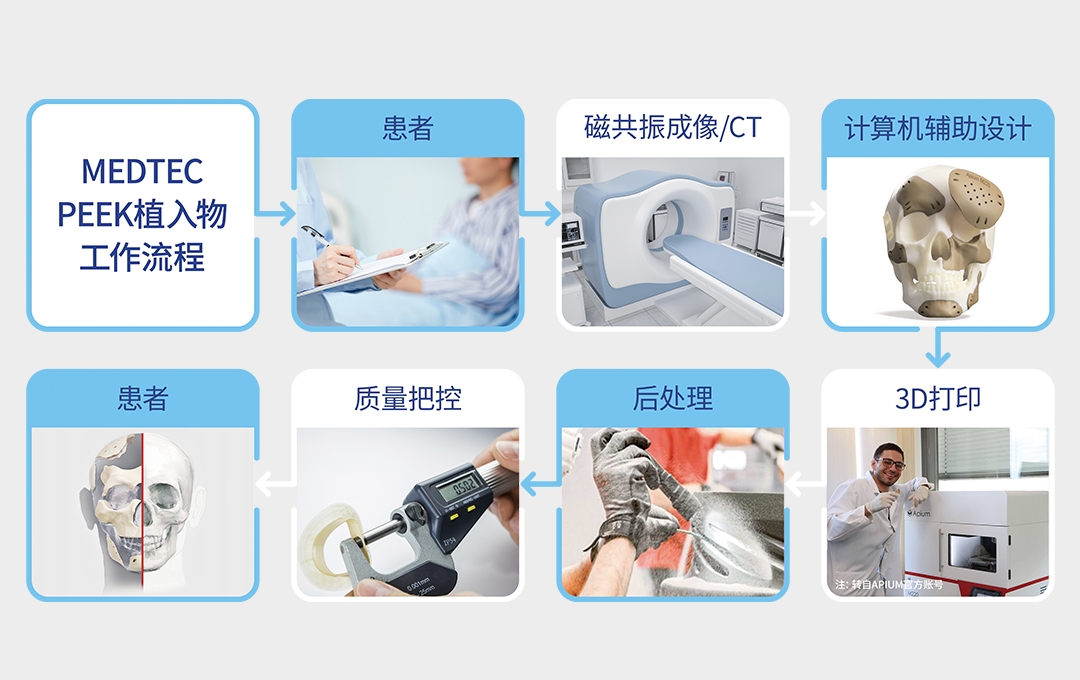

结构定制：可实现仿生多孔结构、患者匹配的个性化设计，满足解剖特异性需求。
快速响应：从数据获取到部件成型周期较短，适用于紧急医疗需求。
材料效率：减少切削废料，提高高端材料利用率。
研究表明，PEEK的3D打印质量与工艺参数密切相关。较高的喷头温度与平台温度可增强层间结合，提升力学性能；但温度过高可能增加翘曲风险。针对PEEK材料，喷头温度400℃、平台温度130℃、层厚0.16 mm的组合可在力学性能与尺寸精度之间实现优化平衡。
04
专业设备：
APIUM P400的技术架构
APIUM P400双喷头多材料3D打印机
实现PEEK材料从数字模型到医疗级植入物的可靠转化，需要具备精密温控与稳定输出能力的3D打印设备。APIUM P400双喷头多材料3D打印机的核心技术包括：

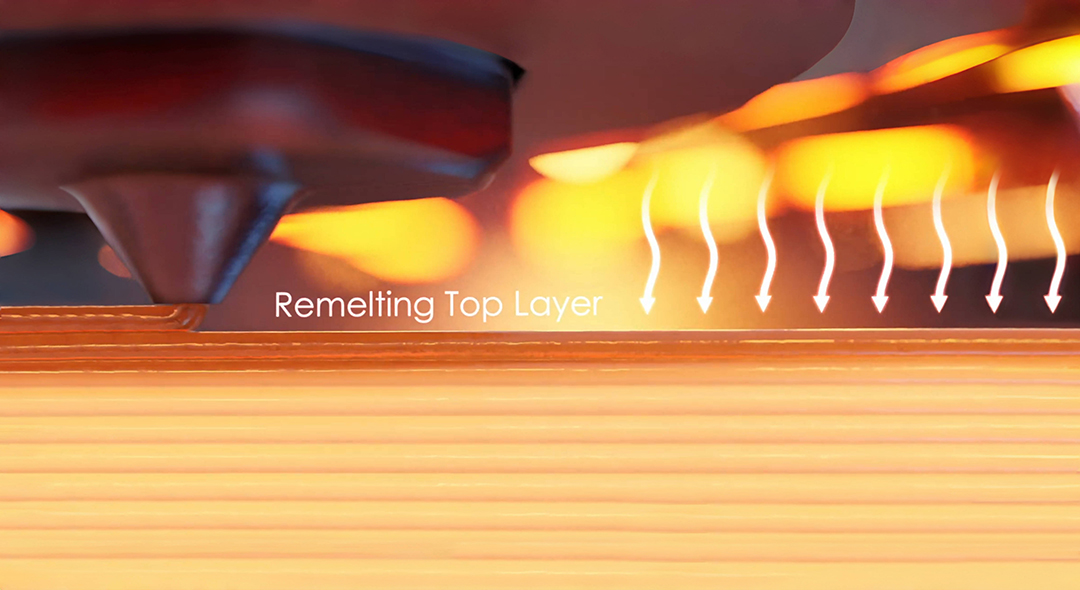

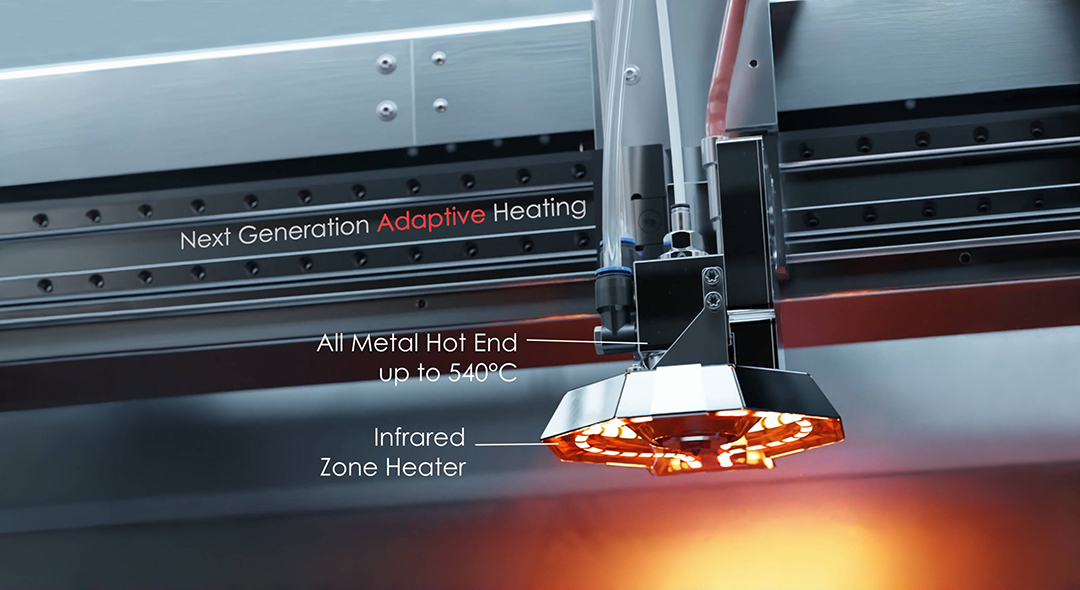

自适应区域加热系统：采用专利的温场控制技术，为PEEK等高性能材料提供理想的结晶环境。该系统无需加热整个成型仓，而是通过集成于打印头的红外加热器对当前层进行局部加热，在提升层间结合强度的同时显著降低能耗。
各向同性性能：通过精准的温控管理，打印部件在三个方向上呈现相近的材料特性，与传统注塑成型部件相当。
独立双挤出系统：支持多种医用高分子材料的独立或协同打印，可实现双件镜像打印或不同材料的组合成型。
集成干燥与智能校准：内置干燥系统可加热至150°C，确保PEEK等材料在打印前保持低含水率；自动床面调平与光学校准系统保障长期运行的精度可靠性。
该设备喷头温度高达540°C，成型平台温度200°C，支持PEEK、CF/PEEK、PEKK、PEI（ULTEM）等多种高性能聚合物。该设备与赢创医用PEEK材料的组合，已成功助力获得国内首张3D打印PEEK椎间融合器注册证。
05
医疗级材料：
赢创VESTAKEEP® PEEK系列

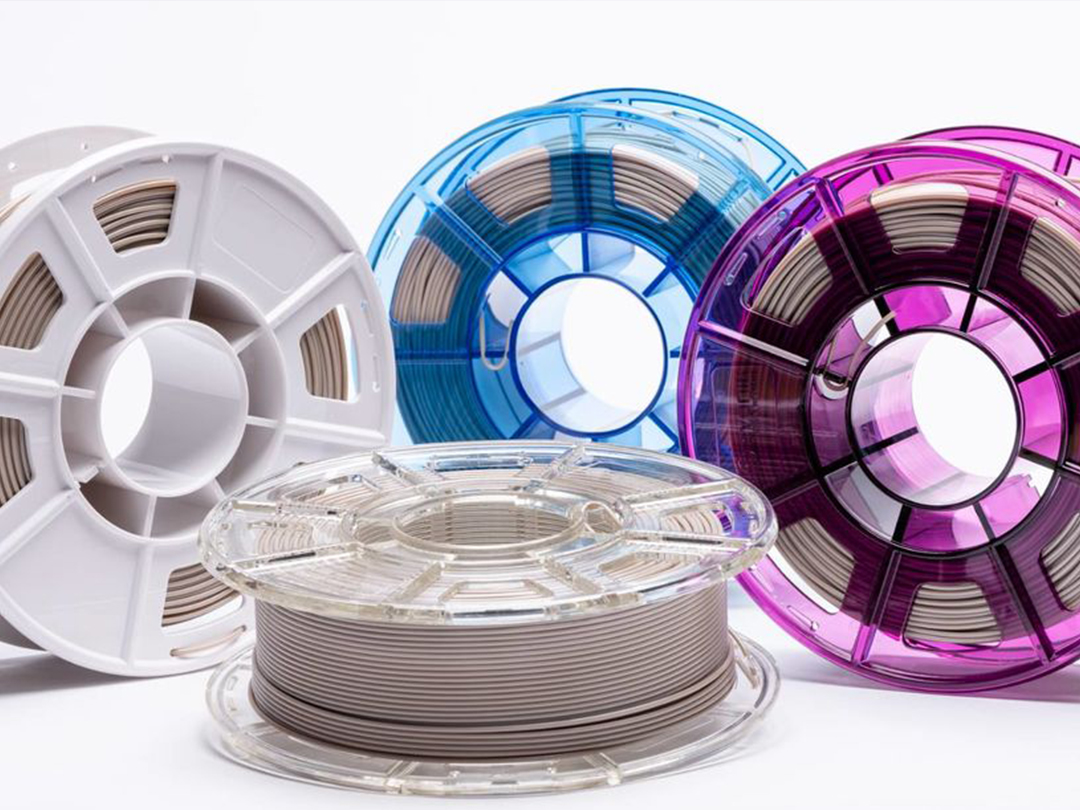

赢创VESTAKEEP® PEEK - 医疗级长丝
高性能打印设备需要匹配符合医疗标准的材料体系。赢创（Evonik）VESTAKEEP® PEEK医疗级长丝系列为植入物制造提供了多种选择：
基础型材料
VESTAKEEP® i4 3DF：符合ASTM F2026和YY/T 0660标准的植入级PEEK长丝，具备良好的生物相容性、生物稳定性和X射线可透性，已助力获得国内首张3D打印PEEK椎间融合器注册证。
功能型材料
VESTAKEEP® Fusion：添加20%双相磷酸钙的复合材料，在保持PEEK基础性能的同时增强骨传导性，有利于植入物与骨组织的整合。相关产品已于2025年获批国内首张NMPA注册证。
碳纤维增强系列：VESTAKEEP® iC4612 3DF（12%碳纤维）和iC4620 3DF（20%碳纤维）在保持PEEK生物相容性的同时，将材料刚度提升3–4倍，适用于需要更高力学性能的骨板、颌面植入物等场景。
表面功能化前沿 针对PEEK材料生物惰性导致的骨整合效率问题，研究团队正在探索表面功能化策略。近期研究显示，通过聚多巴胺辅助的纳米硅酸钙/白细胞介素-4涂层改性，可显著促进成骨细胞分化与矿化，并诱导巨噬细胞向修复性表型极化，为克服PEEK材料的生物惰性提供了新策略。
06
结语
跨界融合，无限可能
从工业部件到医疗植入物，PEEK材料与3D打印技术的结合正在拓展高性能聚合物的应用边界。以APIUM P400为代表的专业打印设备与赢创VESTAKEEP®系列医用材料的组合，为个性化植入物的制造提供了从设计到终端应用的技术基础。随着表面功能化研究的深入和材料体系的持续完善，精准化的制造方案将在更多领域实现落地。
