PEEK在关节置换与骨科手术中的应用：从生物力学、表面改性到临床价值的全面解读

长期以来，骨科关节置换手术主要依赖钴铬钼合金、钛合金和不锈钢等金属材料。这些材料虽然机械强度高、耐腐蚀、生物相容性良好，但其弹性模量高达110–240 GPa，远超人体皮质骨的弹性模量（约7–20 GPa）。

这种力学不匹配会导致应力遮挡效应：植入物承担了大部分载荷，周围骨骼受力不足，进而发生骨吸收、植入物松动，最终可导致植入物失败。

此外，金属植入物还存在以下问题：

• 金属离子释放：镍、钴、铬等离子可能引发过敏反应；




• 影像伪影：金属材料不透X线，在CT和MRI检查中产生明显伪影，干扰对骨整合及并发症的判断。




正是为了克服这些局限，PEEK作为一种新型替代材料进入了研究者的视野。

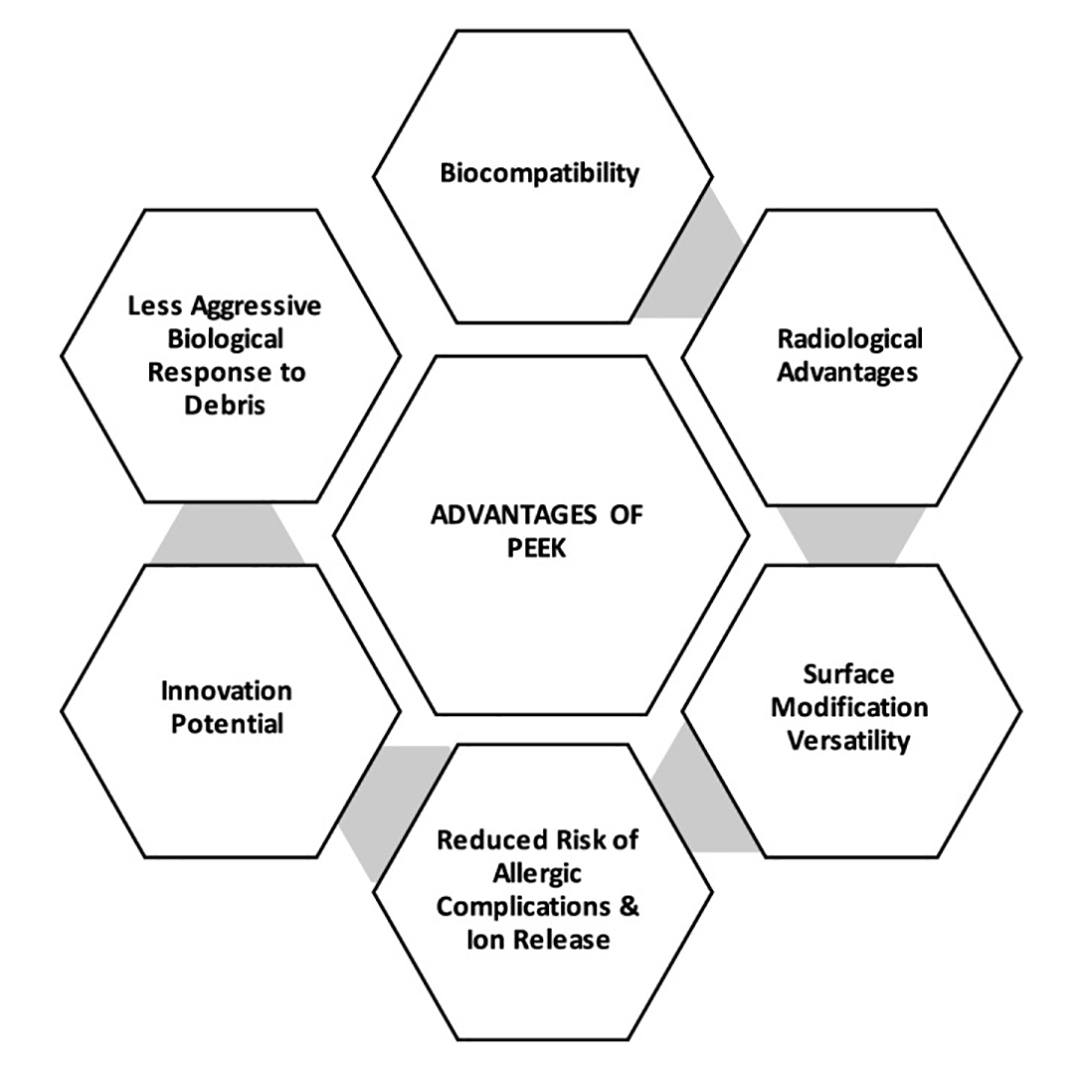

1. 类骨弹性模量，减少应力遮挡

PEEK的弹性模量约为3–4 GPa，比传统金属材料更接近骨组织。这种力学特性使其能够更生理化地传递载荷，降低应力遮挡风险，有助于保护假体周围的骨量，尤其对年轻或骨质疏松患者具有临床意义。

2. 透X线特性，影像评估更清晰

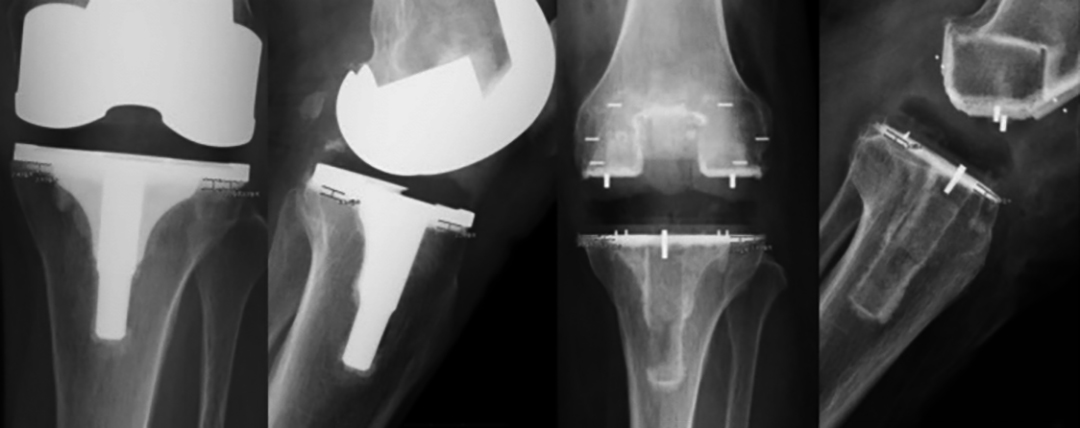

PEEK具有天然的透X线特性，在X线、CT及MRI检查中几乎不产生伪影。这使得医生能够清晰评估骨-植入物界面、骨水泥套完整性、骨折愈合情况及假体位置，影像评估质量显著优于金属材料。

3. 低过敏风险

PEEK不释放致敏金属离子，对金属过敏患者几乎无过敏风险。在已知或疑似对镍、钴、铬过敏的患者群体中，PEEK具有独特的临床价值。

4. 温和的磨损颗粒生物反应

PEEK的磨损颗粒所引发的巨噬细胞反应和炎症反应通常比金属或超高分子量聚乙烯颗粒更为温和，理论上可降低假体周围骨溶解的长期风险。

PEEK最主要的短板在于其固有的生物惰性。未经改性的PEEK表面难以支持骨细胞的黏附与生长，骨整合能力较差，甚至可能诱发纤维包裹而非真正的骨性愈合。

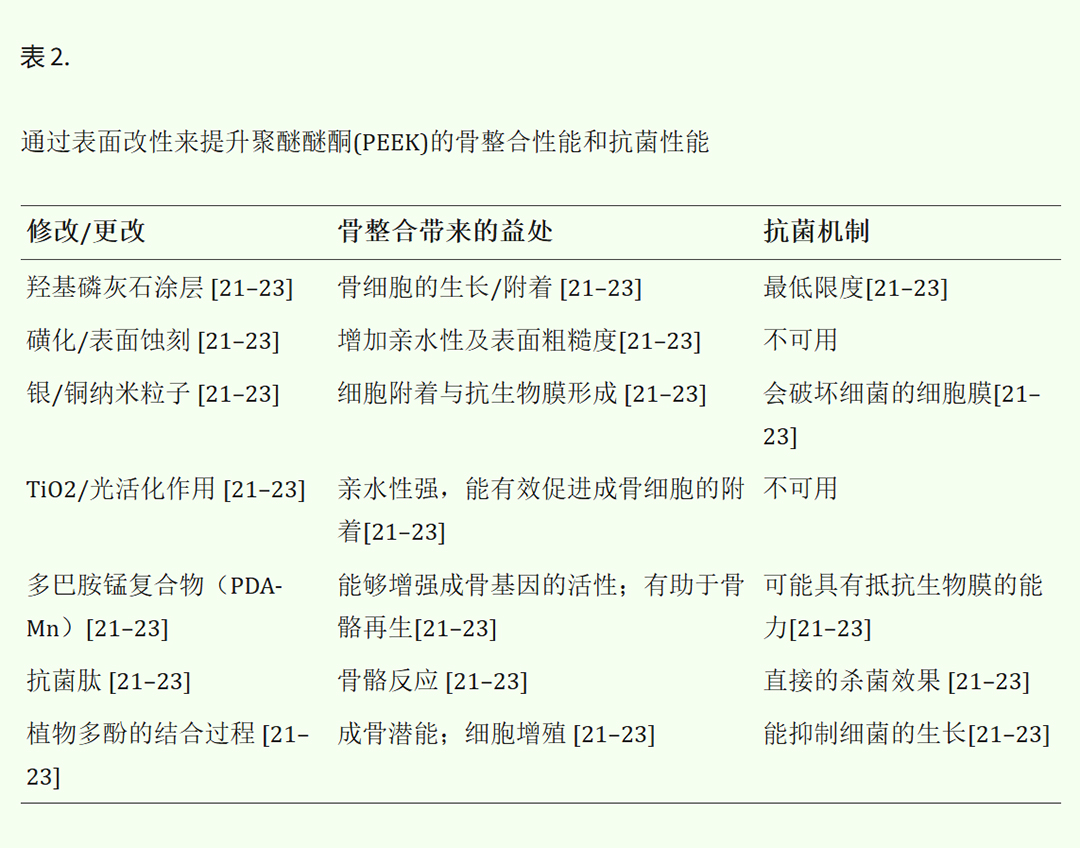

为解决这一问题，研究者开发了多种表面改性策略，主要包括：

• 羟基磷灰石涂层：促进骨细胞生长与黏附；




• 磺化/表面蚀刻：增加亲水性和表面粗糙度；




• 银/铜纳米颗粒涂层：促进细胞黏附，破坏细菌膜，具有抗生物膜作用；




• 二氧化钛/光活化涂层：增强亲水性，促进成骨细胞黏附；




• 聚多巴胺-锰复合物：上调成骨相关基因，促进骨再生，并具有一定抗生物膜能力；




• 抗菌肽：直接杀菌，同时具有良好的骨响应；




• 植物多酚掺入：具有成骨潜能，促进细胞增殖，抑制细菌生长。




实验室与动物模型研究证实，上述表面改性可显著提升PEEK的亲水性、骨细胞黏附与增殖能力、矿化程度，并减少纤维组织形成。

例如，2023年一项采用分级多孔PEEK的大鼠股骨模型研究显示，与光滑PEEK相比，骨-植入物接触率、骨体积与组织体积比以及骨密度均有显著提升。

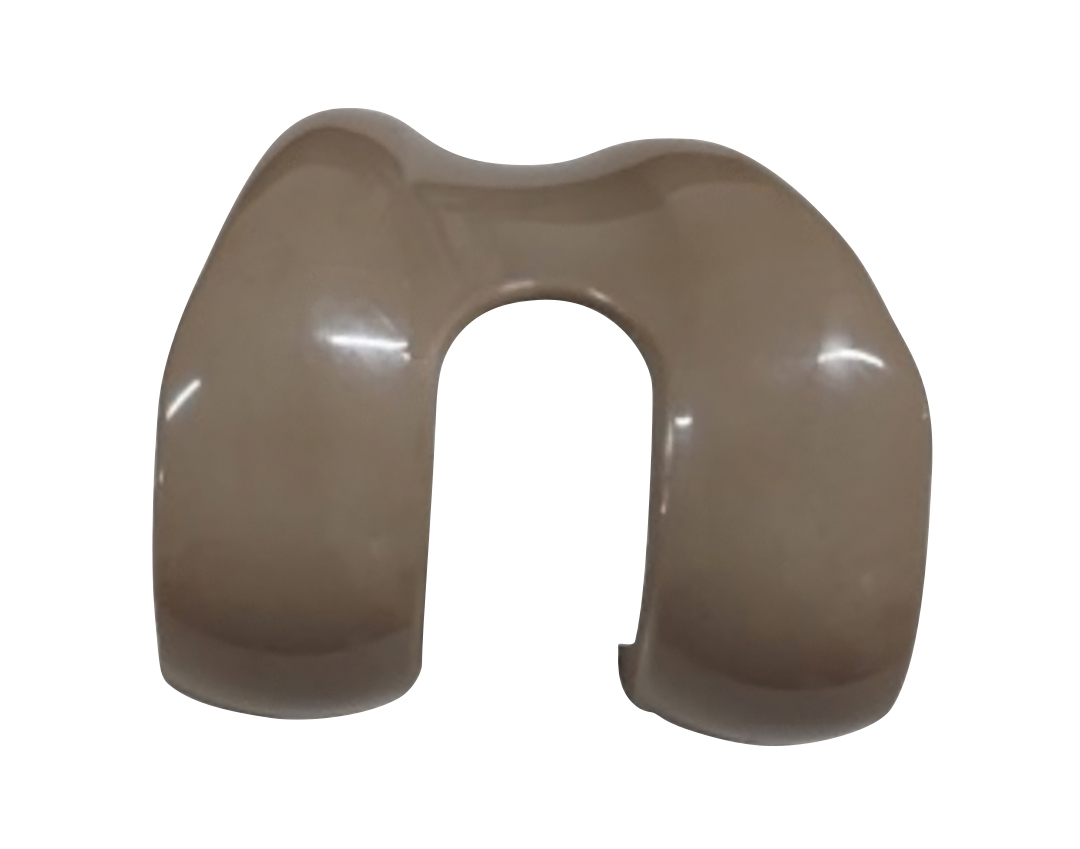

1. 全膝关节置换术

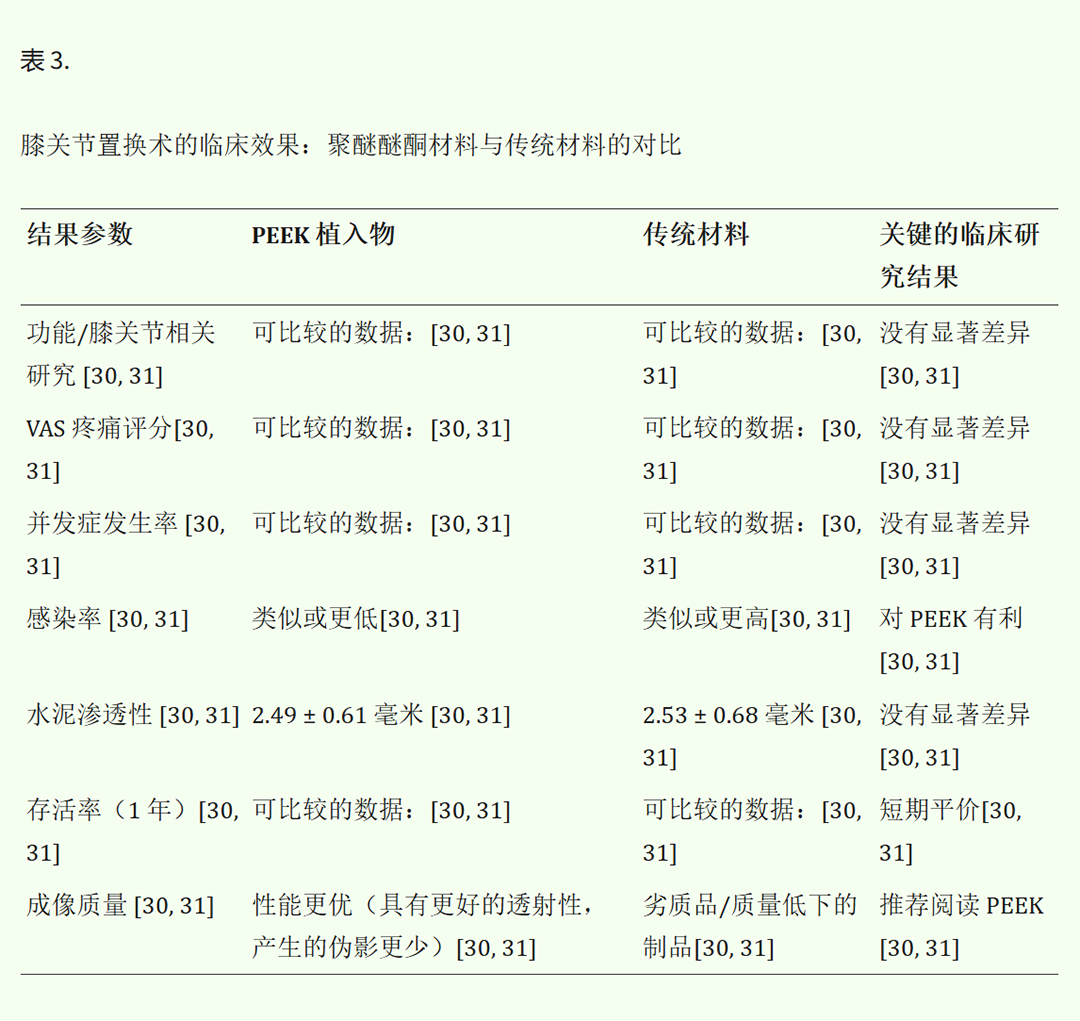

在全膝关节置换术中，PEEK的应用研究相对较为丰富。一项随机对照试验比较了骨水泥型PEEK假体与传统的钴铬钼假体，术后1年结果显示：

• 胫骨平台下骨水泥渗透深度无显著差异；

• 膝关节功能评分及疼痛评分的改善程度相似；

• 并发症发生率与假体生存率相当。




另一项为期2年的前瞻性研究也证实，PEEK假体可逐步减少膝关节积液、降低血清炎症标志物，功能结局显著改善。

2. 全髋关节置换术

碳纤维增强PEEK（CFR-PEEK）已用于髋臼内衬。早期至中期注册数据显示，CFR-PEEK内衬可减少应力遮挡，实现更薄的内衬设计，磨损率、功能评分和并发症率与传统材料相近。

需要注意的是：一项前瞻性病例系列研究报道了4例CFR-PEEK髋臼内衬的无菌性松动并需要翻修，研究者明确不建议使用该材料。这一矛盾结果表明，PEEK在全髋关节置换术中的应用仍需更多高质量长期研究验证。

3. 胫骨高位截骨术

PEEK材料制造的截骨钢板表现出更低的硬件取出率和安全的愈合效果，且强度足以支持早期负重和加速康复。

4. 颈椎间盘置换术

PEEK融合器在12个月随访中显示出比金属椎间盘假体更好的神经功能改善、更佳的疼痛缓解效果和更低的硬件取出率。PEEK-on-ceramic轴承的5年长期随访结果持续良好。

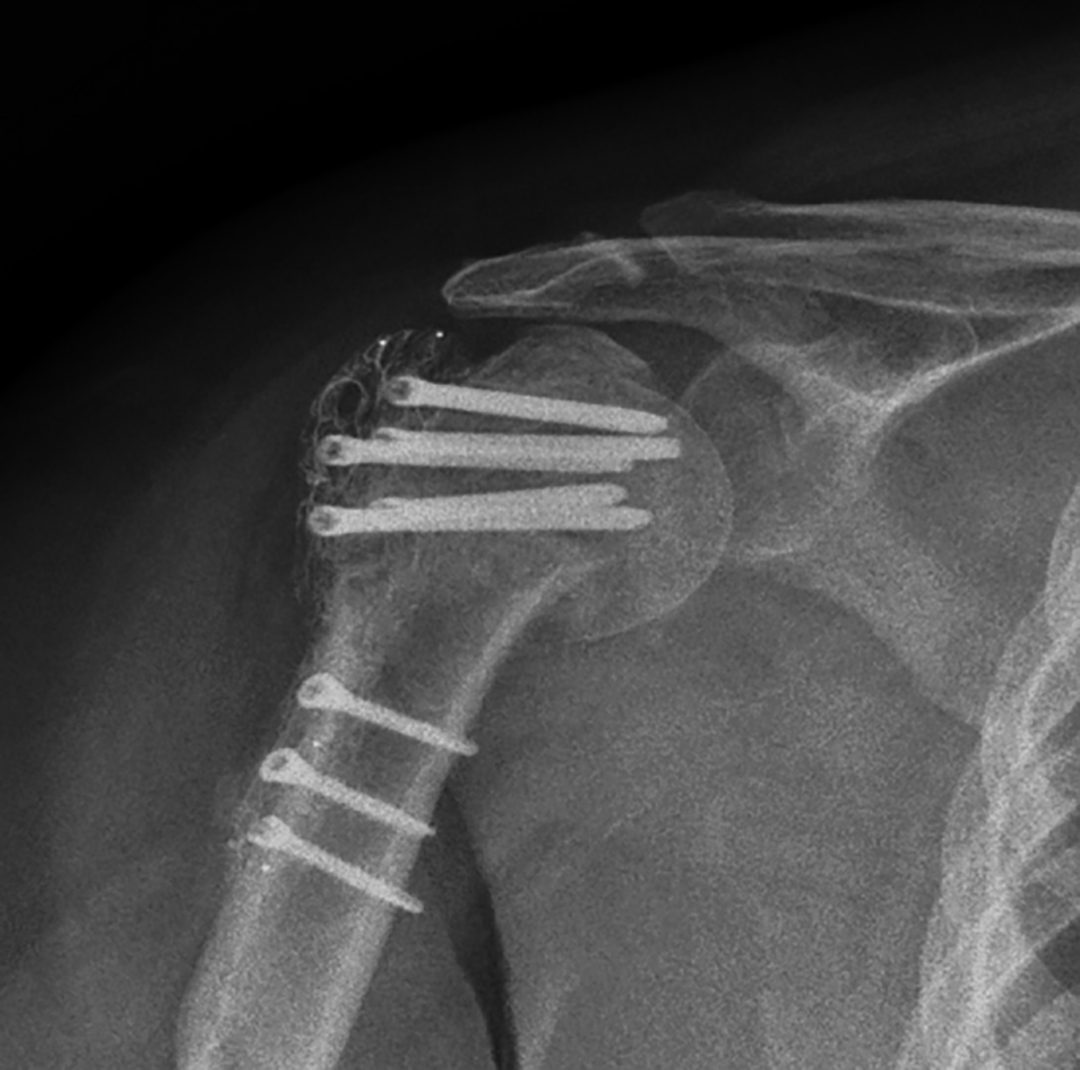

5. 肱骨近端骨折

荟萃分析显示，碳纤维增强PEEK钢板在Constant评分、前屈、外展和内收方面功能表现优于传统钛板，并发症发生率相当。

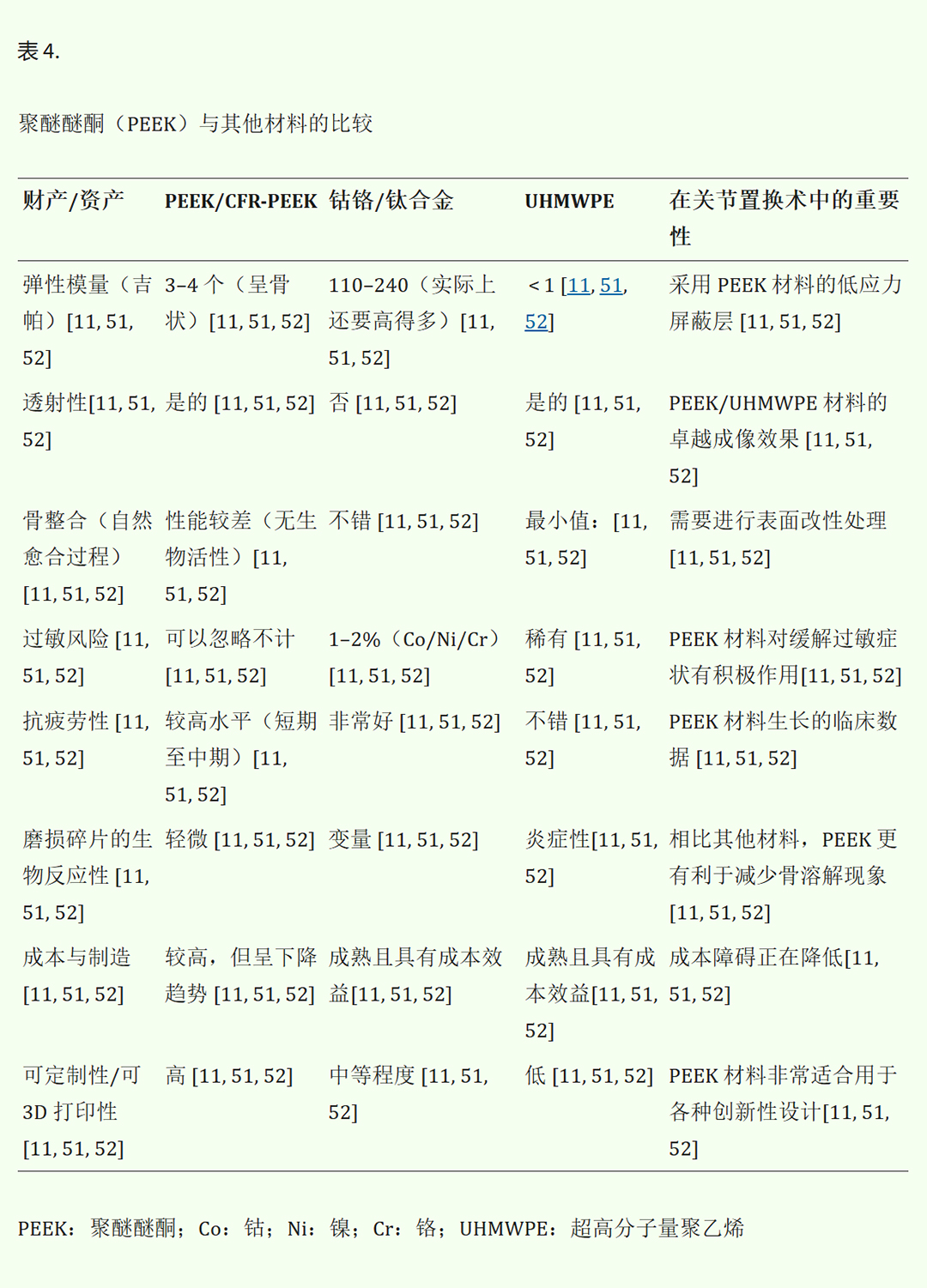

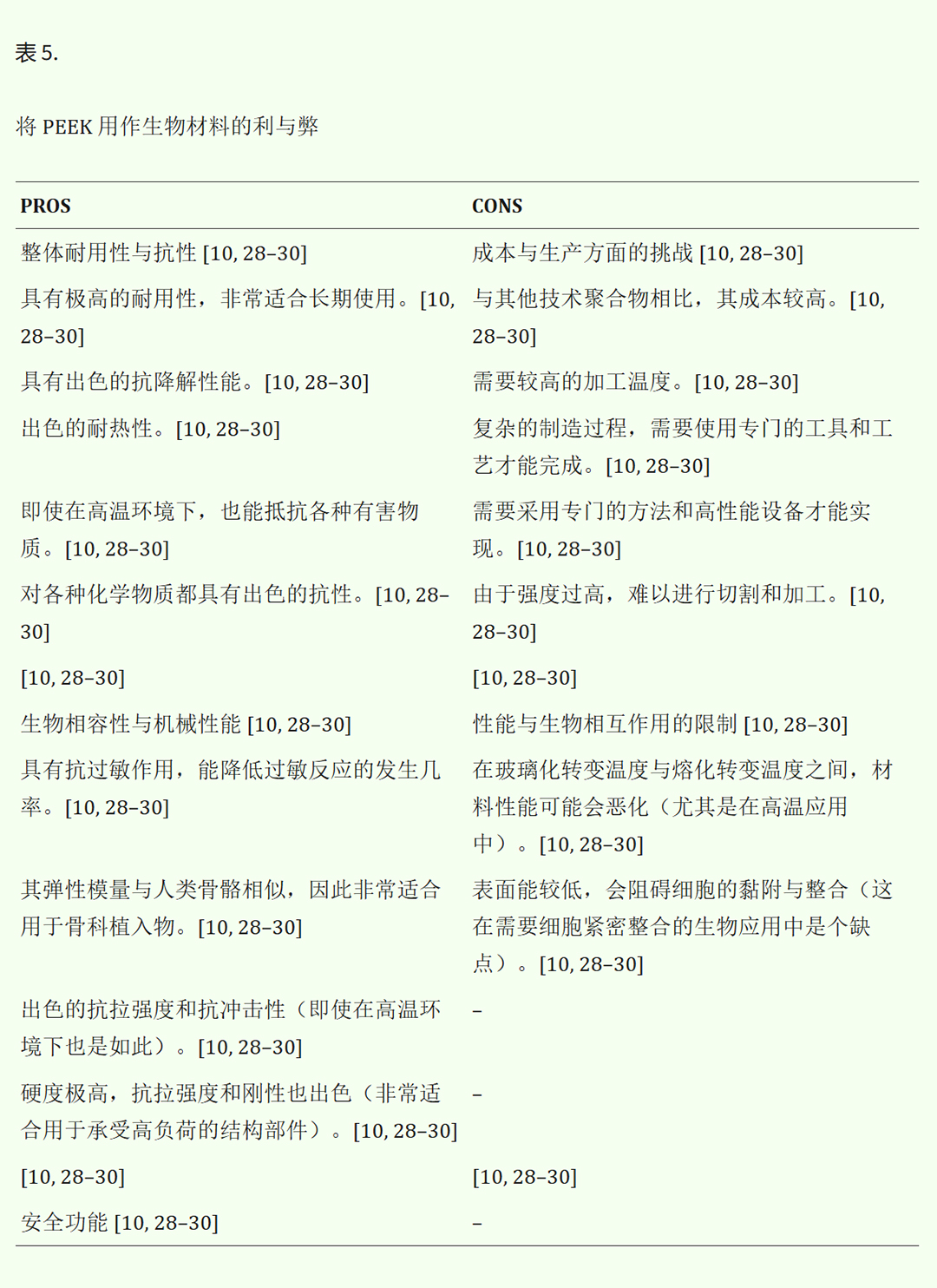

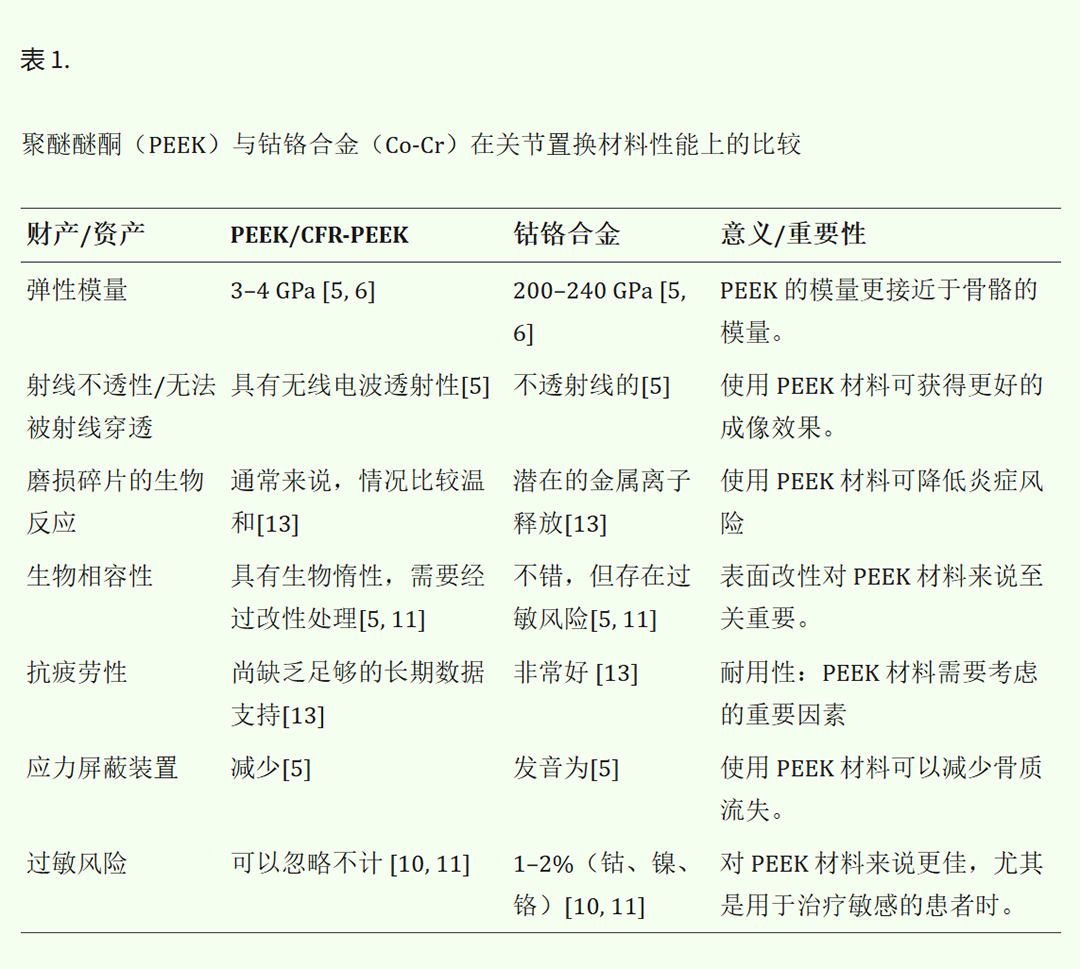

相比传统金属材料和超高分子量聚乙烯，PEEK的主要特点可概括如下：

• 弹性模量：PEEK约3–4 GPa，比传统金属材料更接近骨组织，应力遮挡风险较低；




• 透X线性：PEEK为透X线材料，影像评估质量显著优于金属材料；




• 天然骨整合能力：PEEK较差，需要表面改性；金属材料良好；




• 过敏风险：PEEK可忽略，对金属过敏患者较为友好；




• 磨损颗粒生物反应：PEEK较为温和，骨溶解风险较低；




• 成本与制造：PEEK目前仍较高，但随着3D打印等技术的发展正在逐步下降；




• 可定制性：PEEK较为适合3D打印个性化植入物，在复杂翻修、肿瘤重建等领域具有潜力。

当前主要局限

• 长期临床数据严重缺乏：多数研究随访期不足5年，全髋关节置换等场景的10年以上数据极为有限，无法对假体长期生存率、晚期并发症和疲劳失效得出确定性结论；




• 表面改性的临床验证不足：大多数增强技术仅在临床前模型中证实有效，缺乏大规模人体试验验证；




• 成本与监管壁垒：PEEK及其复合材料的制造成本仍高于传统材料，生产工艺复杂，监管审批路径尚需进一步明确。

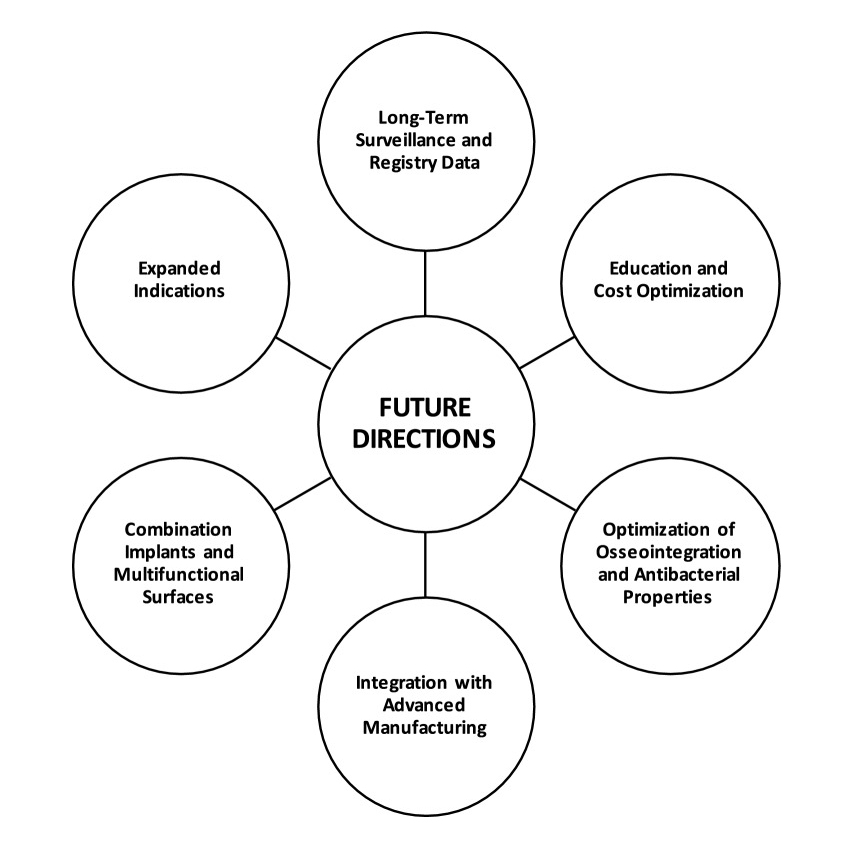

未来方向

• 开展大规模、多中心、长期前瞻性研究，建立注册登记系统，明确PEEK假体的远期生存率和成本效益；




• 开发多功能生物活性表面，结合激光驱动羟基磷灰石渗透、多孔结构、银纳米颗粒等技术，实现促骨整合与抗感染的协同效应；




• 推进3D打印个性化PEEK植入物的临床转化，尤其在复杂关节置换、肿瘤重建和创伤修复领域。
