【3D打印服务】3D打印脊椎侧弯矫形器流程分享

近年来，3D打印作为一种数字化技术，具备精准、定制、灵活快速等优势，非常符合“精准医疗”和“数字化医疗”的先进理念，被广泛的应用于医疗领域。尤其是在矫形与康复辅具应用场景下，个性化定制3D打印的脊柱侧弯矫形器，已经开始被越来越多的患者选择使用。

什么是脊椎侧弯

脊柱侧弯是一种严重影响患者身体正常发育的疾病，通常会随着患者的生长发育而持续加重，并且生长发育速度越快加重的速度越快。严重者导致胸廓变形，影响心肺功能，甚至累及脊髓，造成瘫痪。国际脊柱侧弯研究学会（Scoliosis Research Society，SRS）对脊柱侧弯的定义如下：如果脊柱在额状面向侧方偏离中线，Cobb 角超过 10°，并在水平面发生椎体旋转畸形，即为脊柱侧弯。即脊柱侧弯会引起脊柱在额状面、水平面、矢状面的变形，并伴随着椎体旋转、脊柱扭转、生理曲线弧度减小等一系列在三维空间内的脊柱异常变形。

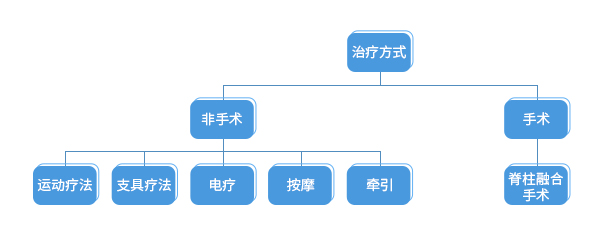

针对脊柱侧弯的治疗，目前国际上公认的治疗方法是手术治疗和保守治疗。手术的创伤大、风险高、治疗费用高，大多青少年达不到手术的指征，也不愿采用手术治疗。因此保守治疗就成为患者的首选。保守治疗包括脊柱侧弯矫形器和其他辅助运动锻炼，但在生长发育结束之前，主要依靠脊柱侧弯矫形器对脊柱持续性地施加矫正力来达到矫正效果。

脊柱侧弯如何治疗

首先根据患者脊柱的畸形程度、年龄、躯干平衡程度等因素判断是否需要手术治疗；对于脊柱侧弯角度不大，一般20°以内特发性侧弯，可以暂不治疗，密切观察；如果侧弯角度大于20°不到40°或者因复查X线片侧弯角度每年增加超过5°，则需要进行保守治疗；如患者为青少年，应尽可能选择非手术治疗，手术治疗通常是在其他方式均无明显效果后最终采用的方式。支具疗法是目前对脊柱侧弯常用的保守治疗方式。

脊柱侧弯矫形器的制作流程

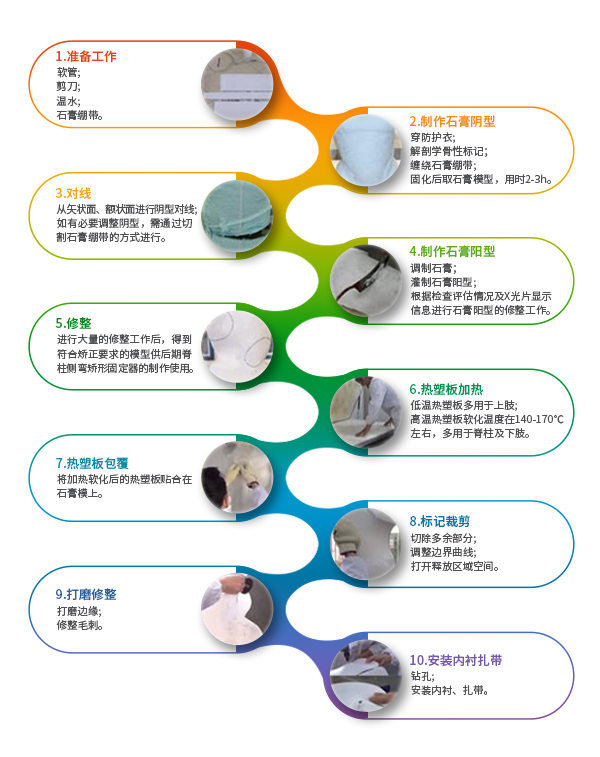

（1）传统制作流程

传统矫形器一般采用石膏取型、修型、热塑板贴附、裁剪、打磨、安装内衬扎带的方式制作。优点是价格相对便宜、可以二次加热修整。缺点是整个工艺流程相对繁琐，石膏取型需要患者参与，降低患者的体验，制作效率较低，一个矫形师一天可制作3-5个患者的支具，另外传统矫形器体积较大，难以隐藏，对青少年正常的学习、生活产生比较大的影响。

（2）数字医疗3D打印定制矫形器

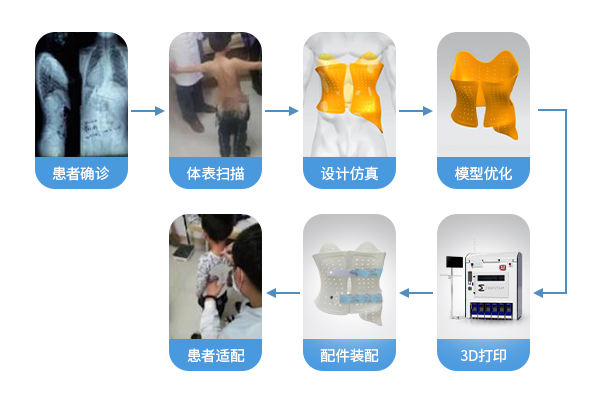

随着数字化医疗的发展，3d打印技术开始在医疗定制领域普及。其中3D打印个性化脊椎侧弯矫形器，就是在传统矫形器理论上，结合数字设计和3D打印技术，研发生产的脊柱侧弯矫形器，它通过CT扫描或者3D扫描结合X片作为设计依据，通过数字化软件（基于传统矫形器3点预弯原理并且结合病人体型，进行透气性、个体性、轻量化理念设计的模型）得到可打印的三维数据，再使用符合医用要求的材料和3D打印机生产制作不同人体的个性化脊椎侧弯矫形器。

3D打印定制脊柱侧弯矫形器的优势

1、定制化设计，结合每名患者的实际人体数据进行住确参数设计，贴合性好、患者佩戴舒适。

2、人体工程学制作，针对不同患者生活习惯，对联结处、锁紧处等进行设计，患者可自己进行佩就，大大提高了佩戴者的依从性和舒适性。

3、造型美观设计轻便，由于采用高标准专用材料，设计轻薄、可方便隐藏在外衣里，減少病人心理压力，满足外部形象要求。

4、具有一定韧性、通透性，通气性好不易损坏，可随时穿着不影响日常学习、生活，提升每天的有效佩戴治疗时间，更好更快实现疗效。

5、治疗经济性好，患者就诊、治疗压力小，虽然我国相关应用起步较晚，但由于3D打印技术的深入使用，使得综合治疗成本较传统工艺相比具有明显优势。

6、项目整体较为成熟，由于上海九院近年来的大力推广，已基本形成了医生指导诊断、工程师设计制造、矫形师评估跟踪的完整流程体系，具备了大范围推广的能力。

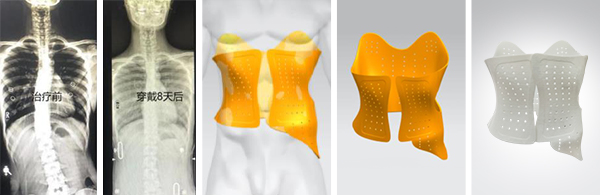

3D打印脊柱矫形器展示

在众多类型的康复辅助器具中，矫形器制造是目前与增材制造-3D打印技术应用结合紧密并且仍在不断优化发展的。在应用发展的过程中，3D打印技术与3D扫描、数字化设计软件与矫形器制造需求相融合，逐渐形成了完整的数字化设计与3D打印流程，这为矫形器等康复辅具带来了新的蓝图。我司针对医疗康复辅具有完整的一套数据分析及3D打印个性化解决方案（Amira软件&Essentium打印机），有需要可随时电话咨询。
